Rôle essentiel de l’interrupteur différentiel dans le logement

Un interrupteur différentiel est un appareil de protection indispensable dans une installation électrique domestique. Son objectif principal est de protéger les personnes contre les chocs électriques en coupant automatiquement le courant lorsqu’une fuite est détectée vers la terre. Il complète les disjoncteurs qui, eux, protègent surtout les câbles et les appareils contre les surintensités.

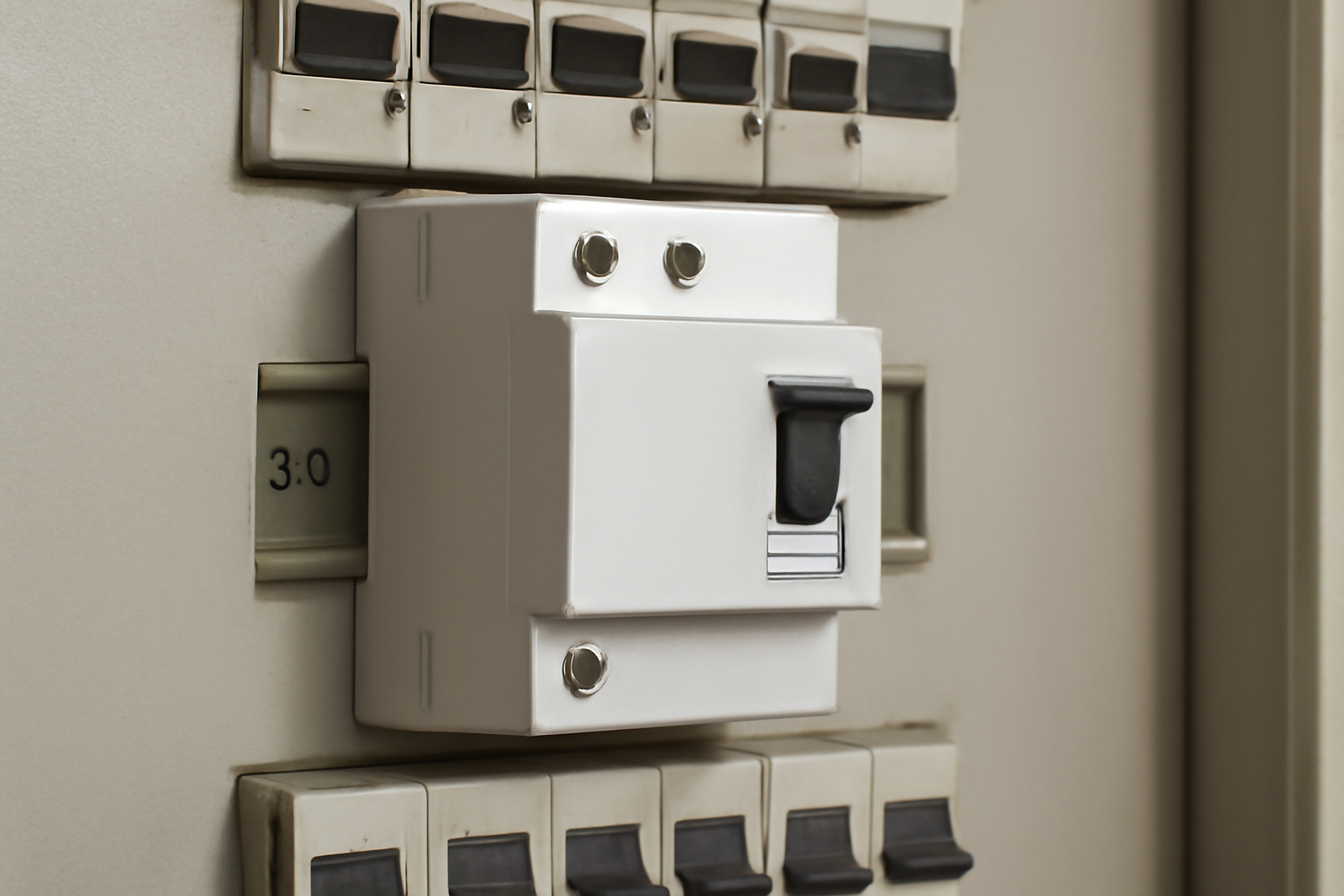

Dans un tableau électrique moderne, on trouve généralement un disjoncteur d’abonné en tête, puis des interrupteurs différentiels et enfin des disjoncteurs divisionnaires. L’interrupteur différentiel sert de barrière de sécurité entre le réseau et les circuits du logement. Sans lui, un défaut d’isolement sur un appareil pourrait ne jamais être détecté, avec un risque de contact direct ou indirect potentiellement mortel.

La réglementation française, via la norme NF C 15-100, impose la présence de ces dispositifs dans les constructions neuves et lors des rénovations importantes. Même dans un ancien logement, il est vivement recommandé d’en installer pour mettre la protection au niveau des exigences actuelles.

Principe de fonctionnement et types de défauts détectés

L’interrupteur différentiel compare en temps réel l’intensité qui entre et celle qui sort de l’installation par la phase et le neutre. Si tout fonctionne correctement, ce courant est identique. En cas de défaut, une partie du courant peut s’échapper vers la terre, par l’enveloppe métallique d’un appareil ou pire par le corps humain. Dès que la différence dépasse son seuil de sensibilité, il ouvre le circuit en quelques millisecondes.

Détection des fuites de courant vers la terre

Les fuites de courant apparaissent lorsque l’isolant des câbles se détériore, lorsqu’un appareil est endommagé ou mal raccordé. Une simple humidité dans une prise ou une rallonge écrasée peut provoquer un courant de fuite. À partir d’un certain niveau, cette fuite devient dangereuse car elle peut traverser une personne qui touche simultanément une masse métallique et une partie sous tension indirecte.

L’interrupteur différentiel détecte ce déséquilibre entre phase et neutre. Avec une sensibilité de 30 mA pour la protection des personnes, il coupe avant que le courant ne devienne critique pour le cœur. C’est cette coupure ultra rapide qui limite fortement le risque d’électrisation grave.

Protection contre les contacts directs et indirects

Le contact direct correspond au fait de toucher une partie nue sous tension, comme un fil dénudé. Le contact indirect survient lorsque l’on touche la carcasse métallique d’un appareil qui est accidentellement reliée à la phase à cause d’un défaut interne. Dans un logement, ce deuxième cas est le plus fréquent, notamment avec des équipements vieillissants ou bricolés.

En complément de la liaison à la terre et des disjoncteurs, l’interrupteur différentiel assure une double barrière de sécurité contre ces contacts. La terre évacue le courant de défaut, le différentiel mesure cette fuite et coupe le circuit. Sans cette association terre plus différentiel, l’installation devient beaucoup plus dangereuse à long terme.

Limites de l’interrupteur différentiel

Un interrupteur différentiel ne protège pas de tout. Il ne détecte pas les surcharges ni les courts circuits entre phase et neutre. Cette mission revient aux disjoncteurs ou aux fusibles. Autre point à connaître le différentiel ne remplace pas une bonne qualité de mise à la terre. Si la résistance de terre est trop élevée, l’efficacité globale de la protection diminue.

Il existe aussi un risque de déclenchements intempestifs lorsque plusieurs petits défauts s’additionnent ou quand certains appareils perturbateurs sont branchés. Ce n’est pas un mauvais fonctionnement mais le signe qu’il faut peut-être revoir le câblage ou répartir différemment les circuits sous les différents interrupteurs différentiels.

Les principaux types d’interrupteurs différentiels

Sur un tableau électrique résidentiel, on rencontre surtout deux familles d’interrupteurs différentiels les types AC et A. Ils se distinguent par la nature des défauts de courant qu’ils sont capables de détecter. Le choix du type est crucial pour que la protection reste efficace avec les appareils modernes riches en électronique.

Type AC pour la plupart des usages courants

Le type AC est le plus répandu. Il détecte les défauts de courant alternatif pur. On l’utilise pour les circuits classiques comme les prises de courant générales, l’éclairage, certains appareils électroménagers simples. Son coût est plus abordable et il convient à une grande partie des besoins d’un logement standard.

Cependant, de plus en plus d’équipements intègrent de l’électronique de puissance. La présence de redresseurs ou de variateurs modifie la forme du courant de défaut. Dans ces cas, le type AC peut devenir insuffisant. Il reste adapté pour les circuits ne comportant pas d’appareils à commande électronique particulière.

Type A pour les appareils spécifiques

Le type A détecte à la fois les défauts de courant alternatif et de courant continu redressé. Il est indispensable pour certains équipements comme les plaques de cuisson à commande électronique, les lave linge, les bornes de recharge de véhicule électrique de base et certains systèmes de chauffage. Installer un type A sur ces circuits est une exigence de sécurité, pas un simple confort.

Dans une rénovation, il est souvent judicieux de remplacer au moins un des interrupteurs différentiels type AC par un type A, afin d’anticiper l’arrivée d’appareils plus sophistiqués. Ainsi, la protection reste compatible avec les usages à venir sans devoir refaire tout le tableau.

Sensibilité et calibre à connaître

La sensibilité la plus courante pour la protection des personnes est de 30 mA. On trouve aussi des interrupteurs différentiels à 300 mA, plutôt destinés à la protection contre les risques d’incendie sur des installations spécifiques. Pour un logement, 30 mA est aujourd’hui la référence incontournable.

Le calibre exprimé en ampères correspond au courant maximal que l’interrupteur différentiel peut supporter en fonctionnement normal. On rencontre par exemple 40 A et 63 A. Il doit être adapté à l’addition des intensités possibles sur l’ensemble des circuits qu’il alimente. Un professionnel calcule cette valeur pour assurer une bonne sélectivité entre les différents niveaux de protection.

Emplacement dans le tableau et circuits à protéger

Dans un tableau électrique typique, chaque interrupteur différentiel alimente un groupe de disjoncteurs divisionnaires. On parle souvent de rangées distinctes, chacune protégée par son propre différentiel. Cette organisation permet de limiter l’impact d’un défaut à une partie de l’habitation au lieu de tout couper.

Organisation pratique du tableau domestique

En tête de tableau, le disjoncteur principal fourni par le distributeur coupe l’ensemble du logement. Viennent ensuite les interrupteurs différentiels placés en série sur la phase et le neutre. Sous chaque interrupteur différentiel, les disjoncteurs dédiés aux circuits de prises, d’éclairage, de chauffage, d’électroménager ou de domotique sont répartis de manière équilibrée.

Cette architecture doit tenir compte de la puissance globale disponible, des habitudes de vie et des pièces prioritaires. Par exemple, il est pertinent de placer le réfrigérateur et le congélateur sous un interrupteur différentiel différent de celui qui protège les prises d’atelier ou de jardin, pour éviter une coupure intempestive nuisible en votre absence.

Répartition des circuits sensibles

Les pièces d’eau comme la salle de bains et la cuisine imposent des niveaux de sécurité plus élevés. Les circuits qui les alimentent doivent être fortement protégés, idéalement par un type A et des disjoncteurs adaptés. Les appareils de forte puissance comme plaques de cuisson, chauffe eau, radiateurs électriques méritent également une attention particulière dans la répartition.

Dissocier les usages critiques des usages occasionnels est une bonne pratique. Les circuits de recharge de véhicule électrique, les pompes de piscine ou certains équipements de ventilation ou de chauffage doivent être identifiés clairement pour que l’on puisse diagnostiquer rapidement l’origine d’un déclenchement.

Lien avec domotique et énergies renouvelables

Avec le développement de la domotique et de l’autoconsommation solaire, le rôle de l’interrupteur différentiel s’étend. Les onduleurs photovoltaïques, les batteries domestiques et certains modules intelligents nécessitent parfois des dispositifs différentiels spécifiques ou des réglages particuliers.

Avant d’ajouter une borne de recharge, une centrale domotique, un système de VMC haut rendement ou des panneaux solaires, il est judicieux de vérifier la compatibilité de l’installation existante. Un professionnel peut proposer l’ajout d’un ou plusieurs interrupteurs différentiels supplémentaires pour isoler ces nouveaux circuits et conserver un bon niveau de sécurité.

Conseils d’usage, entretien et rénovation

Un interrupteur différentiel est conçu pour durer, mais il n’est pas infaillible. Comme tout organe de sécurité, il doit être testé régulièrement et remplacé en cas de doute. Adopter quelques réflexes simples permet de maintenir sa fiabilité dans le temps et de repérer les signes d’un problème avant qu’il ne devienne critique.

Test régulier du bouton dédié

Chaque interrupteur différentiel comporte un bouton de test souvent marqué par la lettre T. En l’actionnant, on simule un défaut de fuite afin de vérifier que l’appareil déclenche correctement. Il est recommandé de réaliser ce test une à deux fois par an, par exemple à chaque changement d’heure pour en faire une habitude.

Si le dispositif ne déclenche pas lors de ce test, ou s’il ne se réarme plus ensuite, la protection n’est plus assurée. Dans ce cas, il faut faire intervenir rapidement un électricien pour diagnostiquer le problème et remplacer l’appareil si nécessaire. Continuer à utiliser l’installation dans cet état représente un risque réel pour les occupants.

Repérer les déclenchements fréquents

Des coupures répétées sous le même interrupteur différentiel indiquent un défaut sur l’un des circuits en aval. Le plus simple consiste à couper tous les disjoncteurs associés, réarmer le différentiel, puis remettre les circuits un par un pour identifier celui qui provoque le déclenchement. Cette méthode aide à localiser rapidement l’origine du problème.

Une fois le circuit fautif repéré, il convient de débrancher les appareils qui y sont connectés puis de les rebrancher progressivement. Si la coupure se produit dès qu’un équipement précis est alimenté, c’est probablement lui qui présente un défaut d’isolement. Dans le doute, mieux vaut le faire contrôler ou le remplacer plutôt que de forcer le réarmement du différentiel.

Mise à niveau lors d’une rénovation

Lors de travaux de rénovation ou de l’achat d’un logement ancien, un diagnostic électrique peut révéler l’absence d’interrupteur différentiel ou la présence de modèles obsolètes. Profiter de ces travaux pour ajouter ou remplacer les dispositifs différentiels est un investissement de sécurité prioritaire.

Une mise à niveau peut inclure l’ajout d’interrupteurs différentiel 30 mA là où il n’y en avait pas, le remplacement de certains type AC par des type A, la réorganisation du tableau pour mieux équilibrer les circuits, voire l’amélioration de la prise de terre. Ces adaptations offrent un gain concret en sérénité au quotidien, notamment dans un contexte où les logements se remplissent d’appareils connectés et d’équipements électriques variés.

En comprenant clairement à quoi sert un interrupteur différentiel et comment il s’intègre à l’ensemble de l’installation, il devient plus simple de discuter avec un professionnel, de demander les bonnes améliorations et de faire de son habitation un lieu plus sûr et mieux préparé aux usages électriques modernes.
